Siebkorbfilter / Einfachfilter / Muffenfilter

Siebkorbfilter
Einfachfilter
Muffenfilter

Krone filter stellt fünf verschiedene Typen von Siebkorbfiltern / Einfachfiltern / Muffenfiltern her.

Typ KSF - Siebkorbfilter von DN15-600 / ½“-24“
Typ KWF - Einfachfilter von DN15-1000 / ½“-40“ bis PN100 und höher
Typ KWF Inline - Doppelfilter von DN100-600 / 4”-24” mit leichtgängiger Ventilumschaltung
Typ KMF - Muffenfilter von ½“-3“
Typ KMF-H - Heizungswasser-Schutzfilter 1“-2“

KSF

Siebkorbfilter

Siebkorbfilter von DN15-600 / ½“-24“
Aus Sphäroguss GGG-50/ EN GJS-500-07 (optional innen gummiert) oder Bronze
Flexible Kombination von Filterflächen und Flanschanschlüssen dank Baukastensystem
Viele Größen ab Lager lieferbar
Mit Schnellverschlussbügel erhältlich

Der Filter KSF ist ein vielseitig einsetzbarer Filter für gasförmige und flüssige Medien aus GGG-50 (Kugelgraphit) nach EN-GJS-500-7 oder Rg10 (Sonderausführung). Er zeichnet sich durch hohe Leistung, gewichts- und platzsparende Bauweise sowie sehr leichte und schnelle Reinigungsmöglichkeit aus.

Die flexible Kombination von Gehäusegröße, Filterfläche und Anschluss-Flansch passen sich dem Rohrleitungssystem mit seinen Anforderungen an. Elf Gehäusegrößen (GR) können mit verschiedenen Anschlussflanschen kombiniert werden. Dies ermöglicht eine Anpassung an die Betriebsanforderungen bzw. Schmutzfrachten oder die variable Wahl der Filterfläche und somit der Standzeit.

KSF - Datenblatt ( PDF)
KSF - empfohlene Ersatzteilpakete ( PDF)
KSF DN 15 GR 1 ( PDF) ( EXCEL)
KSF DN 20 GR 1 ( PDF) ( EXCEL)
KSF DN 20 GR 3 ( PDF) ( EXCEL)
KSF DN 25 GR 1 ( PDF) ( EXCEL)
KSF DN 25 GR 3 ( PDF) ( EXCEL)
KSF DN 32 GR 2 ( PDF) ( EXCEL)
KSF DN 32 GR 3 ( PDF) ( EXCEL)
KSF DN 40 GR 2 ( PDF) ( EXCEL)
KSF DN 40 GR 4 ( PDF) ( EXCEL)
KSF DN 50 GR 2 ( PDF) ( EXCEL)
KSF DN 50 GR 5 ( PDF) ( EXCEL)
KSF DN 65 GR 3 ( PDF) ( EXCEL)
KSF DN 65 GR 7 ( PDF) ( EXCEL)
KSF DN 80 GR 4 ( PDF) ( EXCEL)
KSF DN 80 GR 7 ( PDF) ( EXCEL)
KSF DN 100 GR 5 ( PDF) ( EXCEL)
KSF DN 100 GR 8 ( PDF) ( EXCEL)
KSF DN 125 GR 6 ( PDF) ( EXCEL)
KSF DN 125 GR 8 ( PDF) ( EXCEL)
KSF DN 150 GR 7 ( PDF) ( EXCEL)
KSF DN 200 GR 8 ( PDF) ( EXCEL)
KSF DN 250 GR 9 ( PDF) ( EXCEL)
KSF DN 300 GR 10 ( PDF) ( EXCEL)
KSF DN 400 GR 11 ( PDF) ( EXCEL)
KSF DN 500 GR 11 ( PDF) ( EXCEL)
KSF DN 600 GR 11 ( PDF) ( EXCEL)

KSF DN 400 ( PDF)

KSF DN 600 ( PDF)

Lloyd's Register Type Approval Zertifikat ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

Lloyd's Register Design Appraisal Dokument ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

Ersatzteilset ( PDF)

Montageanleitung: Ersatzteilset 1 Dichtungen ( PDF)

Montageanleitung: Ersatzteilset 2 Deckel ( PDF)

Montageanleitung: Ersatzteilset 3 Schrauben, Muttern & Unterlegscheiben für Deckel ( PDF)

Montageanleitung: Ersatzteilset 4 Bügelverschluss incl. Schraube und Mutter ( PDF)

Montageanleitung: Ersatzteilset 4a Wechsel von Verschraubung auf Bügelverschluss ( PDF)

Montageanleitung: Ersatzteilset 5 Differenzdruckanzeiger ( PDF)

Montageanleitung: Ersatzteilset 6 Anbausatz für Differenzdruckanzeiger ( PDF)

Montageanleitung: Ersatzteilset 7 Magneteinatz ( PDF)

Montageanleitung: Ersatzteilset 8 Sieb ( PDF)

Montageanleitung: Ersatzteilset 9 Verschluss- schrauben für Entlüftung, Entleerung und DDA – Anschluss (DDA = Diff-Druck-Anzeiger) ( PDF)

Montageanleitung: Ersatzteilset 10 Deckeldichtungen ( PDF)

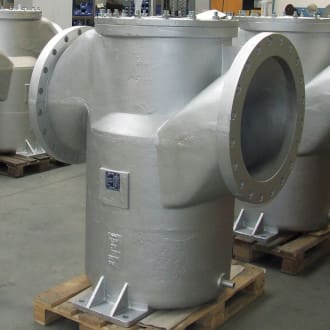

KWF

Einfachfilter

Einfachfilter von DN15-1000 / ½“-40“ bis PN100 und höher
Aus Stahl, Edelstahl, GFK u.v.m.
Kundenspezifische Sonderlösungen möglich (z.B. Sonderverschlüsse oder Heizmantel)

Der Einfachfilter Typ KWF ist ein vielseitig einsetzbarer Filter (Ein-/Austritt höhenversetzt) für flüssige, gasförmige oder pastöse Medien. Er zeichnet sich durch hohe Leistung, geringen Platzbedarf sowie leichte und schnelle Reinigungsmöglichkeit aus. Ein- und Austrittsflansch können als Sonderausführung beliebig positioniert sein (in der Standardausführung höhenversetzt).

In der Standardausführung besteht der Filter aus einem geschweißten Stahlgehäuse mit durch Schrauben und Muttern befestigtem Deckel. Der Filter kann alternativ mit einem Korb oder Ringsiebeinsatz ausgestattet werden. Dr Filter kann mit allen erforderlichen Materialprüfzeugnissen 3.1 bzw. mit Abnahmen und Zulassungen nach CE/PED, ASME, GOST und RTN geliefert werden.

Produktdatenblätter
Anwendungsbeispiele

KWF - Datenblatt ( PDF)

KWF 20 Inch GFK-GRP ( PDF)

KWF 100 - 1 inch ( PDF)

KWF 100 - 4 Inch Stahl-CS ( PDF)

KWF 250 - 10 Inch ( PDF)

KWF Cartridge 150 - 8 Inch ( PDF)

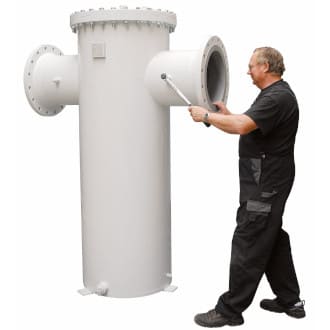

KWF Inline

Einfachfilter

Inline Einfachfilter mit höhengleichen Flanschen von DN15-1000 / ½“-40“ bis PN100 und höher
Aus Stahl, Edelstahl, GFK u.v.m.
Kundenspezifische Sonderlösungen möglich (z.B. Sonderverschlüsse oder Heizmantel)

Der Einfachfilter Typ KWF-Inline ist ein vielseitig einsetzbarer Filter (Ein-/Austritt höhengleich) für flüssige, gasförmige oder pastöse Medien. Er zeichnet sich durch hohe Leistung, geringen Platzbedarf sowie leichte und schnelle Reinigungsmöglichkeit aus.

Ein- und Austrittsflansch sind höhengleich. In der Standardausführung besteht der Filter aus einem geschweißten Stahlgehäuse mit durch Schrauben und Muttern befestigtem Deckel. Der Filter kann alternativ mit einem Korb oder Ringsiebeinsatz ausgestattet werden.

Produktdatenblätter
Anwendungsbeispiele

KWF Inline - Datenblatt ( PDF)

KWF Inline 16 Inch CS ( PDF)

KMF

Muffenfilter

Muffenfilter von ½“-3“
Aus Sphäroguss GGG-50/ EN GJS-500-07 oder Bronze
Flexible Kombination von Filterflächen und Flanschanschlüssen dank Baukastensystem
Viele Größen ab Lager lieferbar
Mit Schnellverschlussbügel erhältlich

Der Filter KMF ist ein vielseitig einsetzbarer Siebkorbfilter, der mit einem Adapter auch als Kerzenfilter (mit Ein-/Austritt mit Rohrgewinde) genutzt werden kann. Der Filtereinsatz besteht aus Edelstahl-Lochblech, das wahlweise mit Gewebe verschiedener Materialien und Maschenweiten bespannt ist.

Das zu filternde Medium tritt von oben in den Filter ein und durchfließt den Einsatz in der Regel von innen nach außen. Somit verbleibt der Schmutz im Siebeinsatz. Beim Einsatz von Kerzen verbleibt der Schmutz an der Kerze.

KMF - Datenblatt ( PDF)
KMF G 1 GR 1 ( PDF) ( EXCEL)
KMF G 1 GR 2 ( PDF) ( EXCEL)
KMF G 1_1_2 GR 3 ( PDF) ( EXCEL)
KMF G 1_1_2 GR 4 ( PDF) ( EXCEL)
KMF G 1_1_4 GR 1 ( PDF) ( EXCEL)
KMF G 1_1_4 GR 2 ( PDF) ( EXCEL)
KMF G 1_2 GR 1 ( PDF) ( EXCEL)
KMF G 1_2 GR 2 ( PDF) ( EXCEL)
KMF G 2 GR 3 ( PDF) ( EXCEL)
KMF G 2 GR 4 ( PDF) ( EXCEL)
KMF G 2_1_2 GR 4 ( PDF) ( EXCEL)
KMF G 3_4 GR 1 ( PDF) ( EXCEL)
KMF G 3_4 GR 2 ( PDF) ( EXCEL)

Lloyd's Register Type Approval Zertifikat ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

Lloyd's Register Design Appraisal Dokument ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

KMF-H

Heizungswasser-Schutzfilter

Heizungswasser-Schutzfilter 1“-2“
Aus Messing
Viele Größen ab Lager lieferbar

Der Einbau eines Heizungswasser-Schutzfilters wird heute von vielen Heizkessel-Herstellen empfohlen und trägt zum Schutz der gesamten Heizungsanlage bei.

Vor allem bei Altanlagen, deren Rohrsysteme oft verschlammt oder stark verkrustet sind, ist der Einbau eines Schutzfilters von besonderer Bedeutung.

Der Krone KMF-H Schutzfilter bietet eine effektive Filterwirkung mit verschiedenen Filterfeinheiten (50µm bis 500 µm in verschiedenen Abstufungen). Die bedeutend größere Filterfläche gegenüber kleineren Schmutzfängern reduziert die Wartungsintervalle des Filters sowie der gesamten Heizungsanlage auf ein Minimum.

Verwendungsbereich:

Temperatur +1°C bis max. 90°C
Betriebsdruck 10 bar

Ausführung:

Komplettes Gehäuse aus Messing
Innengewinde 1“, 1 ¼“, 1 ½“, 2“(wählbar)
Filterkerze aus VA
Filterfeinheit 50µm, 100µm, 200µm, 500µm (wählbar)
Dichtungen aus EPDM
