Doppelfilter

Umschaltfilter

Doppelfilter / Umschaltfilter

Doppelfilter
Umschaltfilter

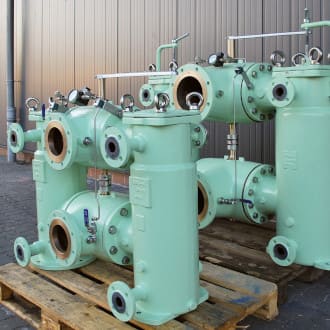

Krone filter stellt vier verschiedene Typen von Doppelfiltern / Umschaltfiltern her.

Typ KDF-K Umschaltfilter - Doppelfilter von DN15-250 / ½”-10”

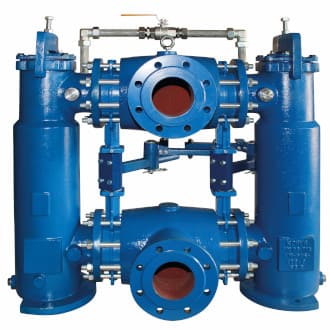

Typ KDF-VB Umschaltfilter - Doppelfilter von DN50-1000 / 2”-40” mit wartungsfreundlicher Umschaltung über Zwischenflanschklappen
Typ KDF-V Umschaltfilter - Doppelfilter von DN100-600 / 4”-24” mit leichtgängiger Ventilumschaltung
Typ KDF-W Umschaltfilter - Doppelfilter von DN15-1000 / ½”-40” mit leichtgängiger Kugelhahnumschaltung

KDF-K

Umschaltfilter

Doppelfilter von DN15-250 / ½”-10”
Aus Sphäroguss GGG-50/ EN GJS-500-07 oder Bronze
Viele Größen ab Lager lieferbar
Mit Schnellverschlussbügel erhältlich
Geringer Platzbedarf

Der Umschaltfilter oder Doppelfilter KDF ist als Saug- oder Druckfilter vielseitig zur Grob- und Feinfilterung einsetzbar. Er zeichnet sich durch kontinuierlichen Filterbetrieb während der Reinigungsphase aus. Der als ein Teil gegossene Doppelfilter besteht aus zwei identischen Einzelfiltern, die über eine Umschaltarmatur mit Küken alternativ oder parallel betrieben werden können.

Die Einzelfilter bestehen aus Gußgehäuse, Deckel und Filtereinsatz. Der Filtereinsatz ist ein Korbsieb aus Lochblech, das wahlweise mit Edelstahlgewebe verschiedener Materialien und Maschenweite bespannt ist. Das zu filternde Medium tritt von oben in den Filterkorb ein und durchfließt den Einsatz von innen nach außen. Somit verbleibt der Schmutz im Siebeinsatz.

KDF-K - Datenblatt ( PDF)
KDF-K DN 15 GR 2 ( PDF)
KDF-K DN 20 GR 2 ( PDF))
KDF-K DN 25 GR 2 ( PDF)
KDF-K DN 32 GR 3 ( PDF)
KDF-K DN 40 GR 3 ( PDF)
KDF-K DN 50 GR 3 ( PDF)
KDF-K DN 50 GR 4 ( PDF)
KDF-K DN 65 GR 4 ( PDF)
KDF-K DN 65 GR 6 ( PDF)
KDF-K DN 80 GR 4 ( PDF)
KDF-K DN 80 GR 6 ( PDF)
KDF-K DN 100 GR 6 ( PDF)
KDF-K DN 125 GR 6 ( PDF)
KDF-K DN 150 GR 7 ( PDF)
KDF-K DN 200 GR 7 ( PDF)
KDF-K DN 250 GR 7 ( PDF)

Umschaltfilter Krone KDF-K DN 65 GR 4, Funktion und Aufbau

Lloyd's Register Type Approval Zertifikat ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

Lloyd's Register Design Appraisal Dokument ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

Montageanleitung: Ersatzteilset 1 Dichtungen ( PDF)

Montageanleitung: Ersatzteilset 2 Deckel ( PDF)

Montageanleitung: Ersatzteilset 3 Schrauben, Muttern und Unterlegscheiben für Deckel ( PDF)

Montageanleitung: Ersatzteilset 4 Bügelverschluss incl. Schraube und Mutter ( PDF)

Montageanleitung: Ersatzteilset 4a Wechsel von Verschraubung auf Bügelverschluss ( PDF)

Montageanleitung: Ersatzteilset 5 Differenzdruckanzeiger ( PDF)

Montageanleitung: Ersatzteilset 6 Anbausatz für Differenzdruckanzeiger ( PDF)

Montageanleitung: Ersatzteilset 7 Magneteinsatz ( PDF)

Montageanleitung: Ersatzteilset 8 Sieb ( PDF)

Montageanleitung: Ersatzteilset 9 Verschluss- schrauben: Entlüftung, Entleerung und DDA – Anschluss (DDA = Diff-Druck-Anzeiger) ( PDF)

Montageanleitung: Ersatzteilset 10 Druckausgleichsleitung ( PDF)

Montageanleitung: Ersatzteilset 11 Umschalthebel ( PDF)

Montageanleitung: Ersatzteilset 12 Küken ( PDF)

Montageanleitung: Ersatzteilset 13 Deckeldichtung ( PDF)

KDF-VB

Umschaltfilter

Doppelfilter von DN50-1000 / 2”-40” mit wartungsfreundlicher Umschaltung über Zwischenflanschklappen
Aus Sphäroguss GGG-50/ EN GJS-500-07 (optional innen gummiert), Bronze, Stahl, Edelstahl, GFK u.v.m.
Viele Größen ab Lager lieferbar
Mit Schnellverschlussbügel erhältlich
Kundenspezifische Sonderlösungen möglich

Der Umschaltfilter oder Doppelfilter KDF-VB ist als Saug- oder Druckfilter vielseitig zur Grob- und Feinfilterung einsetzbar. Er zeichnet sich durch kontinuierlichen Filterbetrieb während der Reinigungsphase aus. Der Umschaltfilter besteht aus zwei identischen Einzelfiltern, die über eine Ventil-Umschaltarmatur mit Absperrklappen auf eine Filterseite geschaltet, oder parallel betrieben werden können. Die Einzelfilter bestehen aus einem gegossenen oder geschweißtem Gehäuse, Deckel und Filtereinsatz.

Der Filtereinsatz ist ein Korbsieb oder ein Ringsieb aus Lochblech, das wahlweise mit Edelstahlgewebe verschiedener Materialien und Maschenweite bespannt ist. Das zu filternde Medium tritt von oben in den Filterkorb ein und durchfließt den Einsatz von innen nach außen. Somit verbleibt der Schmutz im Siebeinsatz.

Produktdatenblätter
Ersatzteile

KDF-VB - Datenblatt ( PDF)

Empfohlene Ersatzteilpakete ( PDF)

KDF-V

Umschaltfilter

Doppelfilter von DN100-600 / 4”-24” mit leichtgängiger Ventilumschaltung
Aus Sphäroguss GGG-50/ EN GJS-500-07 (optional innen gummiert) oder Bronze
Mit Schnellverschlussbügel erhältlich

Der Filtereinsatz ist ein Korbsieb aus Lochblech, das wahlweise mit Edelstahlgewebe verschiedener Materialien und Maschenweite bespannt ist. Das zu filternde Medium tritt von oben in den Filterkorb ein und durchfließt den Einsatz von innen nach außen. Somit verbleibt der Schmutz im Siebeinsatz.

Produktdatenblätter
Zertifikate

KDF-V - Datenblatt ( PDF)

Lloyd's Register Type Approval Zertifikat ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

Lloyd's Register Design Appraisal Dokument ( PDF)

Die wichtigsten Baureihen haben Lloyd's Register (Ta) Type Approval & Design Appraisal.

KDF-W

Umschaltfilter

Doppelfilter von DN15-1000 / ½”-40” mit leichtgängiger Kugelhahnumschaltung
Kundenspezifische Sonderlösungen möglich (z.B. Sonderverschlüsse oder Heizmantel)
Aus Stahl, Edelstahl, GFK u.v.m.
